Was ist die Grundstruktur eines Schraubstruats? Wie pflegt und ein Schraubstock?

Einführung

Als mechanischer Verarbeitungspraktiker dieCNC -Toolist eines der unverzichtbaren Werkzeuge in unserer täglichen Arbeit. Es spielt eine wichtige Rolle bei der Klemme, Verarbeitung und Montage von Teilen.

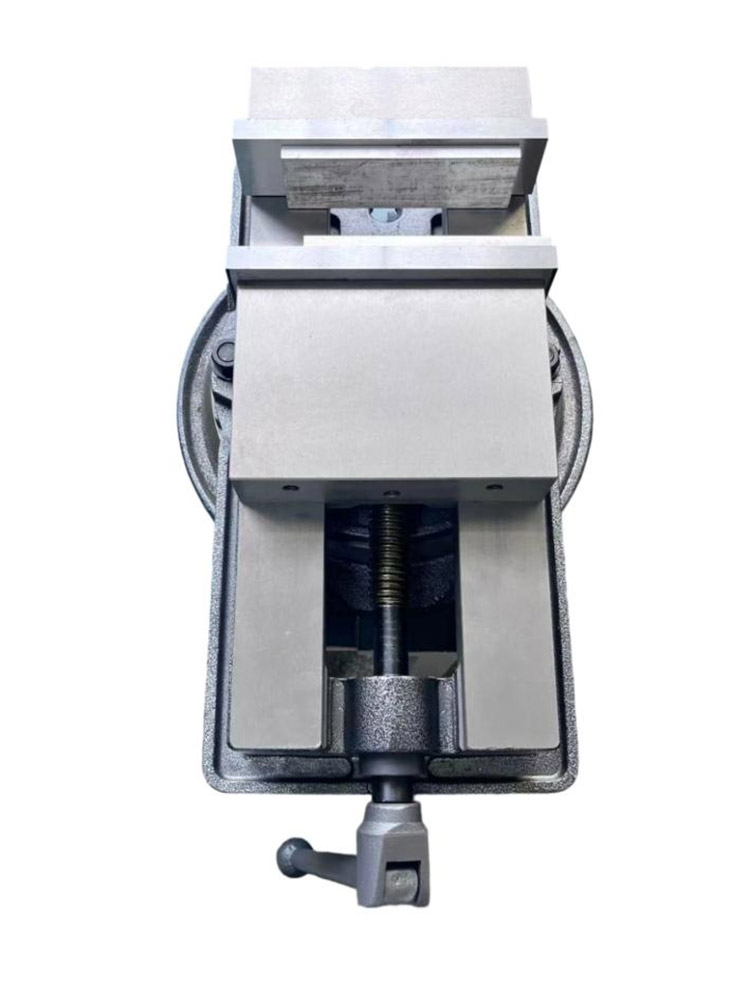

1.Die Grundstruktur des Mahlsstiftes

(1) der Kieferkörper

Der Kieferkörper besteht normalerweise aus hochfestem Gusseisen oder Stahl. Es bietet nicht nur eine Montagebasis für andere Komponenten, sondern trägt auch die Klemmkraft und verschiedene Spannungen während der Verarbeitung.

(2) Fixierte Kiefer und bewegliche Kiefern

Die festen Kiefern und beweglichen Kiefer werden verwendet, um das Werkstück zu klemmen. Die festen Kiefer sind auf einer Seite des Kieferkörpers installiert, während die beweglichen Kiefer durch eine Schraube mit dem Kieferkörper verbunden sind. Der bewegliche Kiefer kann sich entlang der Führungsschiene der Kieferkörper bewegen, die von der Schraube angetrieben wird, um das Klemme oder Lockern des Werkstücks zu erreichen.

(3) Schraube und Nuss

Die Schraube ist im Kieferkörper installiert, ein Ende ist mit dem beweglichen Kiefer verbunden, und das andere Ende erstreckt sich aus dem Kieferkörper, um einen Griff zu bilden. Durch das Drehen des Griffs treibt die Schraube den beweglichen Kiefer an, um sich zu bewegen, um die Wirkung des Klemmens oder Lockerns zu erreichen.

(4) Führungsschiene

Die Führungsschiene ist die Strecke, auf der sich der bewegliche Kiefer bewegt, der sich normalerweise an der Seite des Kieferkörpers befindet. Die Genauigkeit und Oberflächenqualität der Führungsschiene wirken sich direkt auf die bewegliche Stabilität und die Klemmgenauigkeit des beweglichen Kiefers aus.

(5) Basis

Die Basis ist der stützende Teil des Schraubstocks, der normalerweise als Rotatable ausgelegt ist, damit der Bediener die Richtung des Werkstücks nach Bedarf einstellen kann.

2. Wartung des Maschinenrandes

(1) Reinigung

Wischen Sie nach jedem Gebrauch die abVizeKörper-, Kiefern-, Schrauben- und Führungsschienen mit einem sauberen Tuch zum Entfernen von Eisenanträgen, Staub und Ölresten während der Verarbeitung übrig. Besonders die Kiefer, wenn Eisenverträge übrig sind, kann es die Oberfläche des Werkstücks beim nächsten Mal kratzen, wenn Sie das Werkstück klemmen.

(2) Schmierung

Das Schützen des Schraubstocks ist der Schlüssel zur Verlängerung der Lebensdauer. Tragen Sie eine angemessene Menge Schmieröl auf die Schraube an und führen Sie die Schienen regelmäßig. Schmieröl kann nicht nur die Reibung zwischen Teilen reduzieren, sondern auch Rost verhindern.

(3) Überprüfen Sie die Schraube und die Mutter

Überprüfen Sie regelmäßig die Anpassung der Schraube und der Mutter. Wenn festgestellt wird, dass die Schraube sich unangemessen dreht oder Anzeichen von Lockerheit vorliegen, stellen Sie die Mutter rechtzeitig an oder ersetzen Sie es. Die Anpassungsgenauigkeit der Schraube und der Mutter beeinflusst direkt die Klemmkraft und die operative Flexibilität des Schraubstocks, sodass sie nicht ignoriert werden kann.

(4) Überprüfen Sie die Basis

Die Stabilität der Basis ist entscheidend für den Nutzungseffekt des Schraubstocks. Wenn sich die Befestigungsschrauben der Basis als locker befinden, ziehen Sie sie rechtzeitig fest. Überprüfen Sie gleichzeitig, ob die Rotationsfunktion der Basis normal ist. Wenn die Rotation nicht glatt ist, reinigen Sie den Staub und die Schmutz in der Basis und tragen Sie bei Bedarf Schmieröl auf.

Abschluss

Der Maschinenrand ist ein sehr wichtiges Werkzeug inCNC -Werkzeugmaschinenverarbeitung. Seine Grundstruktur ist einfach, aber leistungsstark, daher werden wir sie sorgfältig pflegen und verwenden. Ich hoffe, unsere Erfahrung und Fähigkeiten können hilfreich sein.
