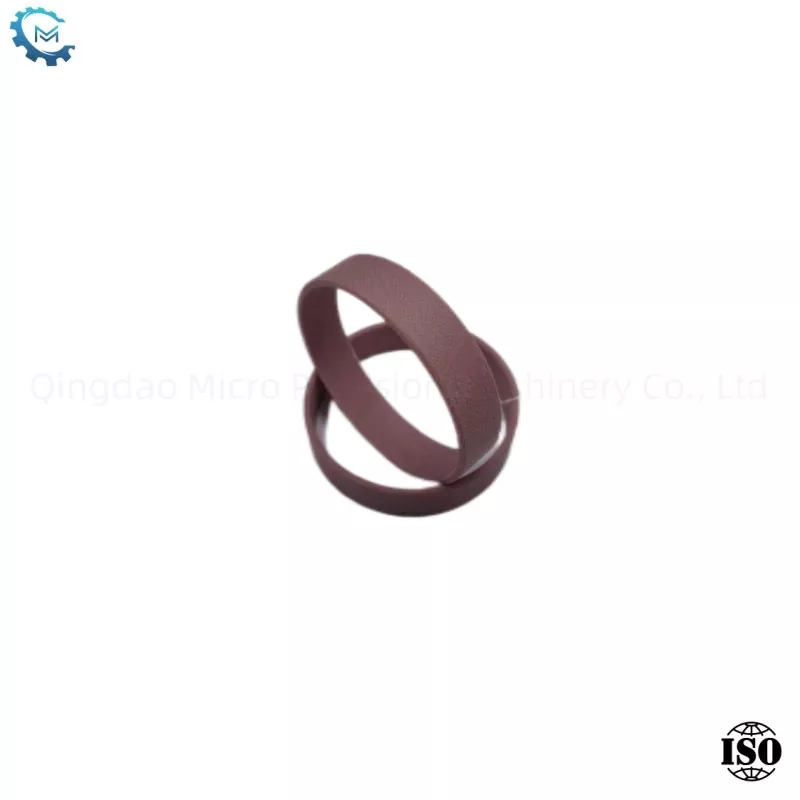

Leitfadenring der MPMDS -Serie

Der Führungsring, auch als Stützring bezeichnet, ist ein Teil des Kolben- oder Kolbenstabes eines Hydraulikzylinders oder eines Gaszylinders, um die Bewegung des Kolben- oder Kolbenstabes zu stützen. Es kann verhindern, dass der Kolben- oder Kolbenstab während der Bewegung direkt Kontakt und Reibung mit dem Zylinderkörper vorliegt und den Zylinderkörper und den Kolben- oder Kolbenstab vor Schäden schützt. Das häufig verwendete Material für Führungsringe ist Polyoxymethylen (POM).

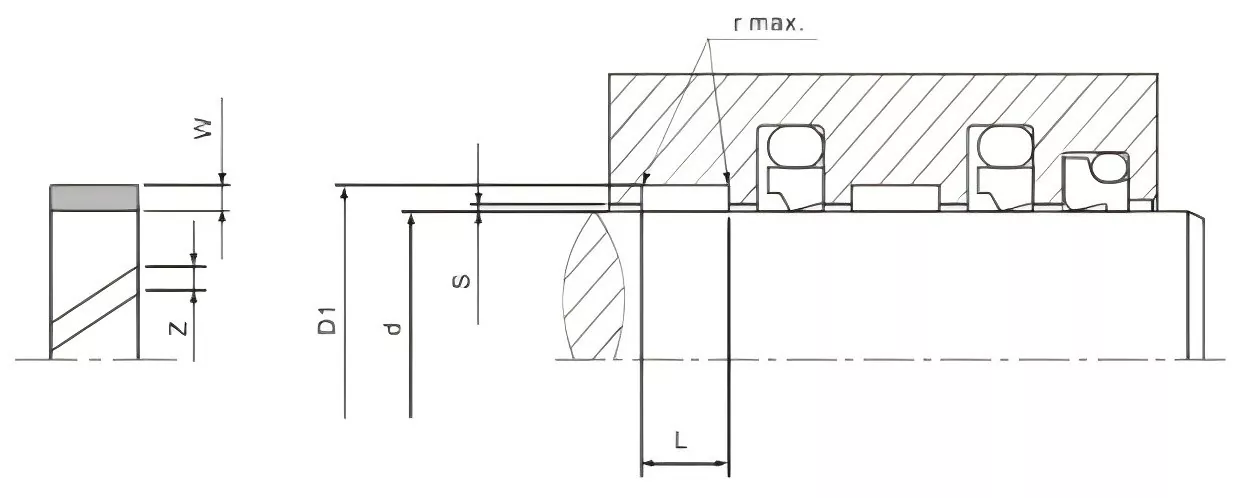

Rillenflächeneigenschaften

Spezifikation

Begrenzung Clearance s

Holen Sie sich jetzt ein Angebot

Gefüllt mit PTFE

Merkmale

Nicht-metallischer Führungsgürtel für Kolbenstab, erhältlich in den Schneidetypen vor Ort und vor Ort erhältlich

▶Material

-We-resistenten Ring ist PTFE Bronze Composite

▶Leistung

Nicht-metallisches Führungselement für Kolbenstab, auch für ISO10766 Standardhöhle geeignet.

-Metal/Kunststoffmaterial -Paarung verhindert "Blocking" und "Anfälle" begrenzte Belastungskapazität (Material);

-Win-Reibung, kein Stick-Slip-Phänomen; Geeignet für trockene Laufbedingungen mit schlechter Schmierung;

-Gute Vibrationsdämpfung (radiale Schwingung);

-Kann mögliche ausländische Verunreinigungen;

-Guide-Ring-Eckrundung verhindert die "Extrusion" der Kantengücke an der halbkreisförmigen Ecke der Hohlraumnut.

> Arbeitsbedingungen

Lineare Geschwindigkeit: ≤ 15 m/s;

Lastkapazität: ≤ 15 n/mm2, bei 20 ℃; <7,5n/, bei 80 ℃; <5n/mm2, bei 120 ° C. Maximale Betriebstemperatur: -60 ° C ~+150 ° C (200 ° C).

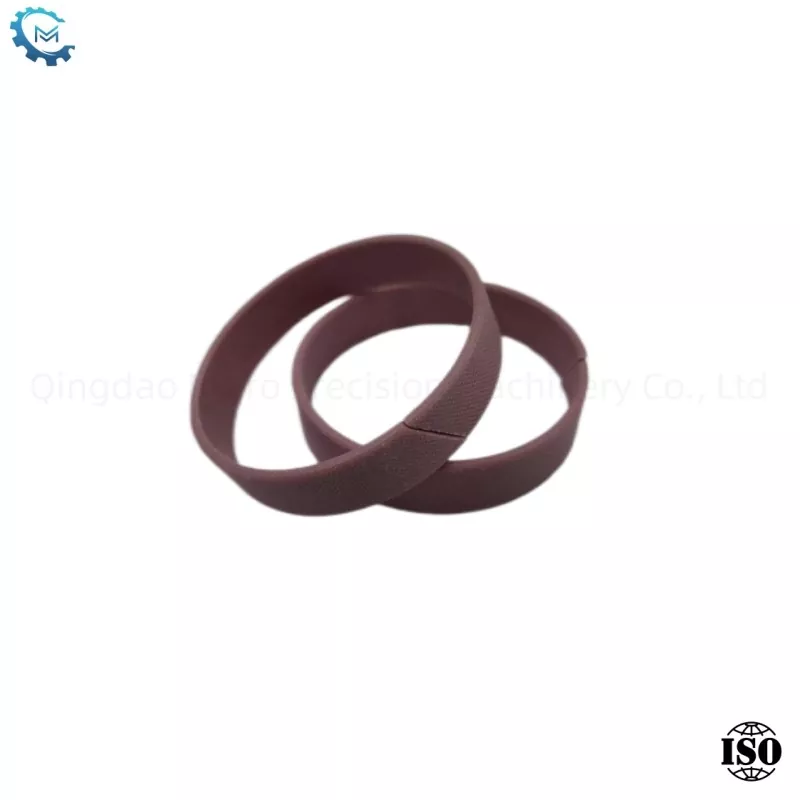

Phenoltuch

▶Merkmale

Nicht-metallisches Führungselement für Kolben.

▶Material

-Wewegungsresistenter Ring ist Phenoltuch

▶Leistung

Wird als nicht-metallisches Führungselement für Kolbenstab verwendet, auch für IS010766 Standardhöhle geeignet.

-Metal/Kunststoffmaterial -Paarung verhindert "Blockieren" und "Anfälle" -Phänomene;

-Höhe Tragfähigkeit, elastisch, bevor er spröde Arbeitstemperatur erreicht;

-Guide-Ring-Eckrundung verhindert die "Extrusion" der Kantenextrusion an der halbkreisförmigen Ecke der Hohlraumnut.

▶Arbeitsbedingungen

Zeilengeschwindigkeit: <1m/s

Lastkapazität: <50n/mm2, unter 120 ° C Maximale Arbeitstemperatur: -60 ℃ ~+120 ° C
