Öldichtung RS-Serie

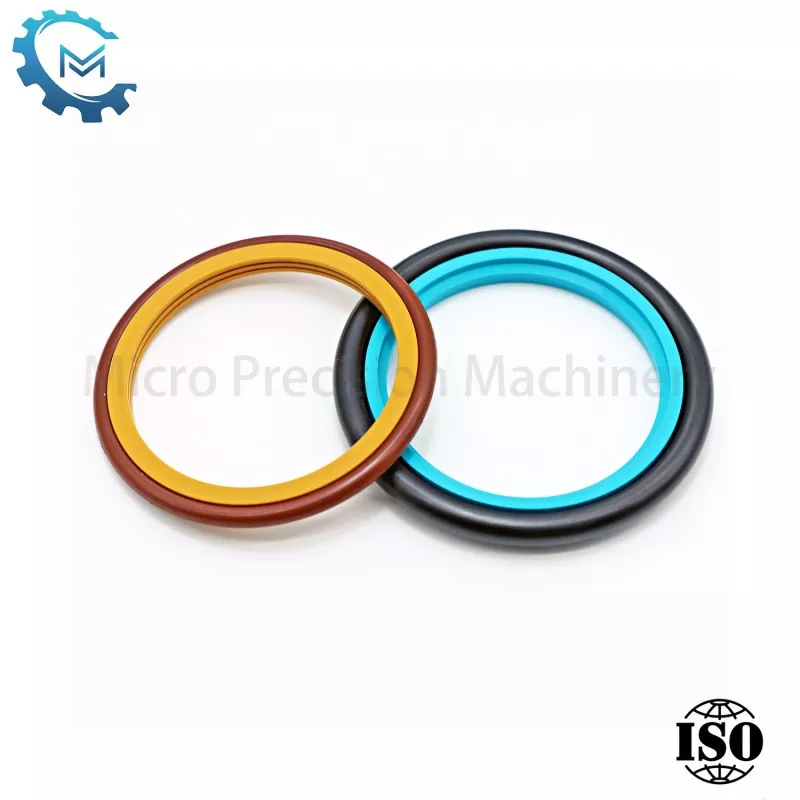

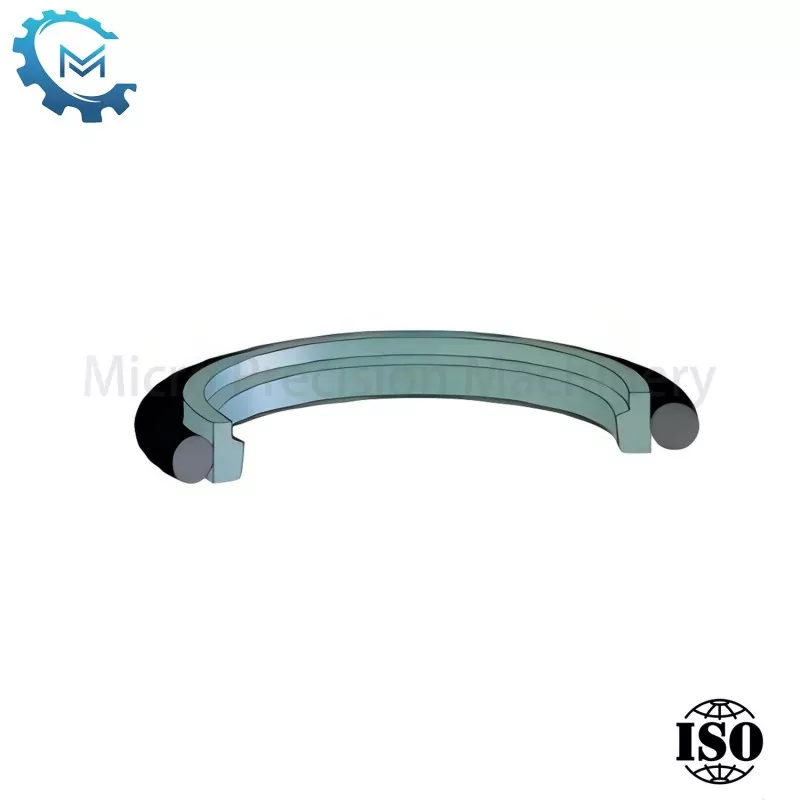

Die Öldichtung der RS-Serie, auch als Kolbenstangen-Einwegdichtring bekannt, besteht aus einem verschleißfesten, gefüllten Polytetrafluorethylen-PTFE-Ring und einem O-Typ-Gummidichtring. Der O-Ring bietet Elastizität zum Ausgleich des Verschleißes des PTFE-Stufenrings und hat nur eine einseitige Dichtwirkung.

Anfrage absenden

Produktbeschreibung

Einfachwirkende Dichtungen für Kolbenstangen in Hydraulikzylindern sind entscheidende Komponenten. Diese Dichtungen sollen verhindern, dass Flüssigkeit in eine Richtung austritt. Sie funktionieren, indem sie eine dichte Barriere zwischen der Kolbenstange und dem Zylindergehäuse schaffen.

Die ordnungsgemäße Installation und Wartung dieser Dichtungen ist unerlässlich. Eine regelmäßige Inspektion auf Verschleiß und Beschädigung trägt dazu bei, dass der Hydraulikzylinder reibungslos und ohne Flüssigkeitsverlust funktioniert. Bei ordnungsgemäßer Funktion tragen einfachwirkende Kolbenstangendichtungen zur Gesamtleistung und Zuverlässigkeit der hydraulischen Ausrüstung bei.

Produktparameter:

Eigenschaften der Rillenoberfläche:

Beenden	Rtmax (um)	Ra (ähm)
Gleitfläche	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

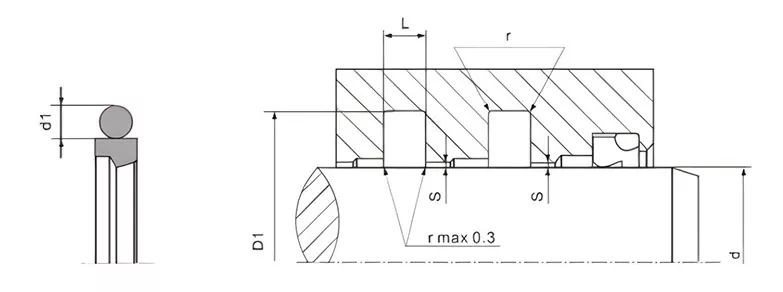

Schaftdurchmesser	BottomDiameter	Breite	Abgerundete Ecke	Smax*			O-Ring
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40 MPa	d1
3-7.9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8.-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19.-37.9	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	T+24.0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
>1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
