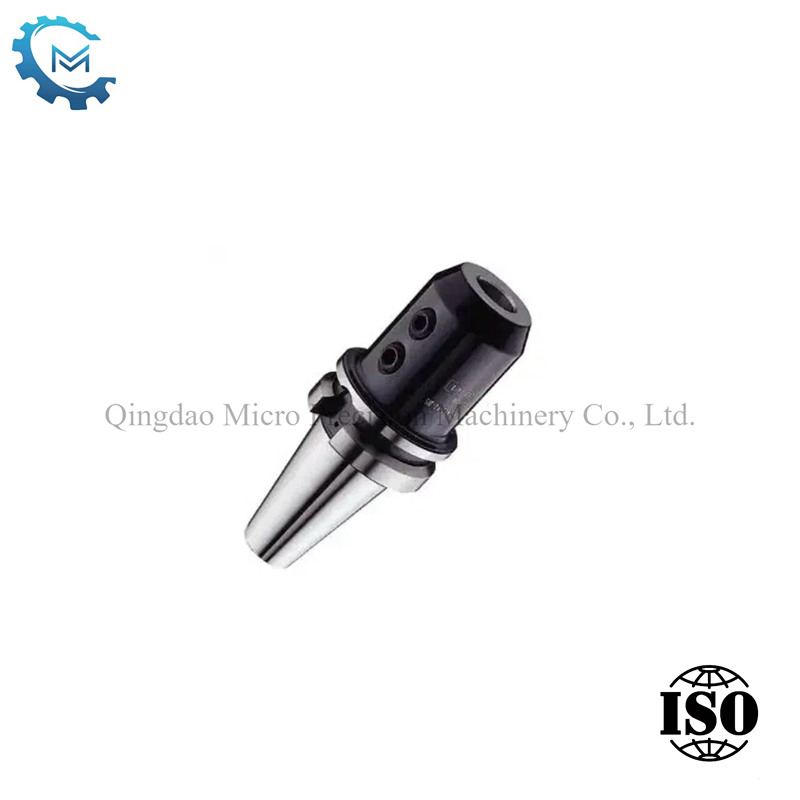

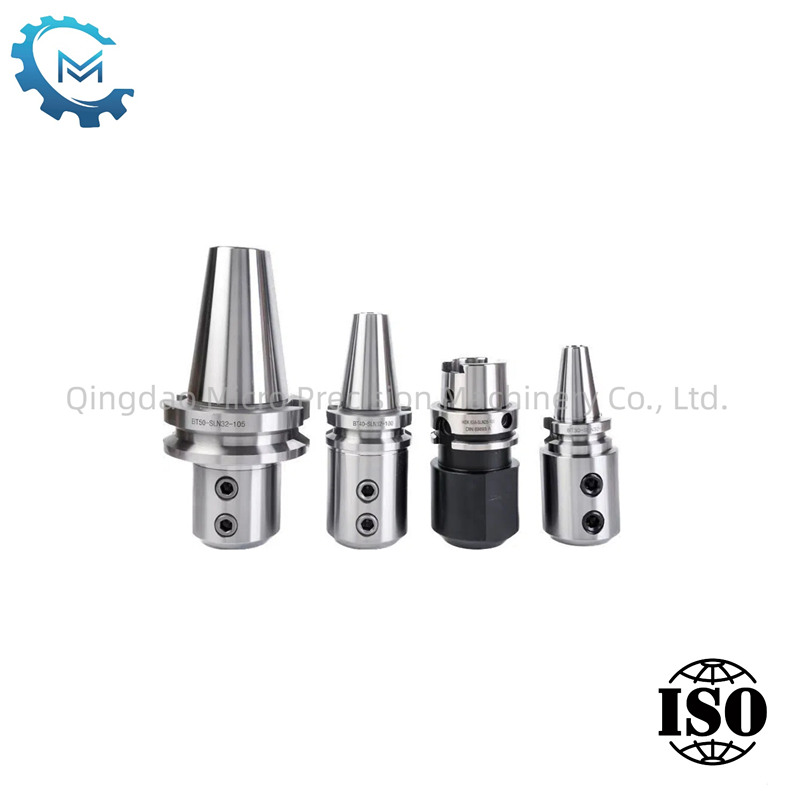

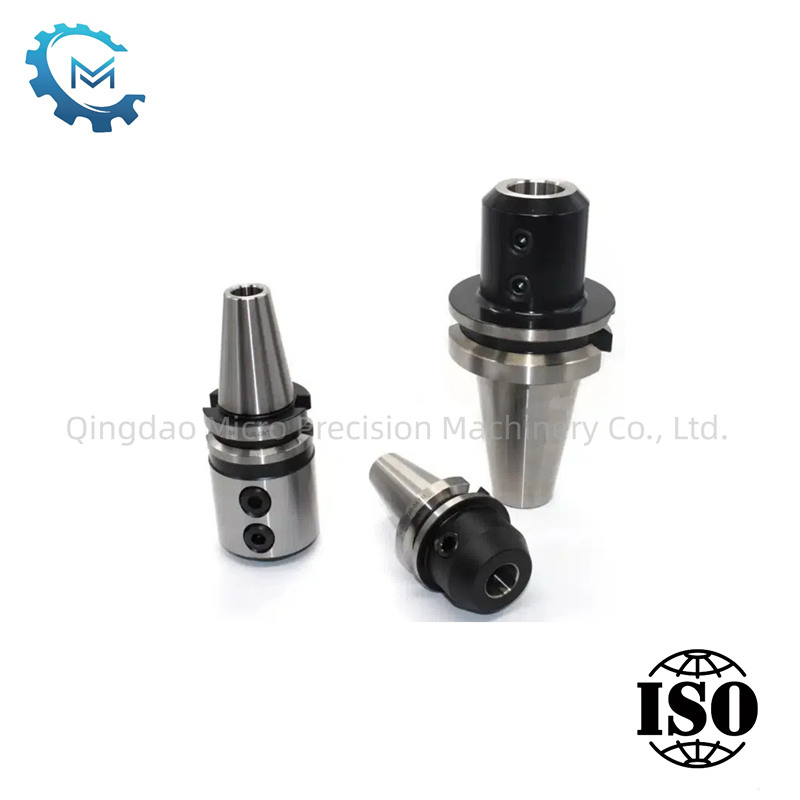

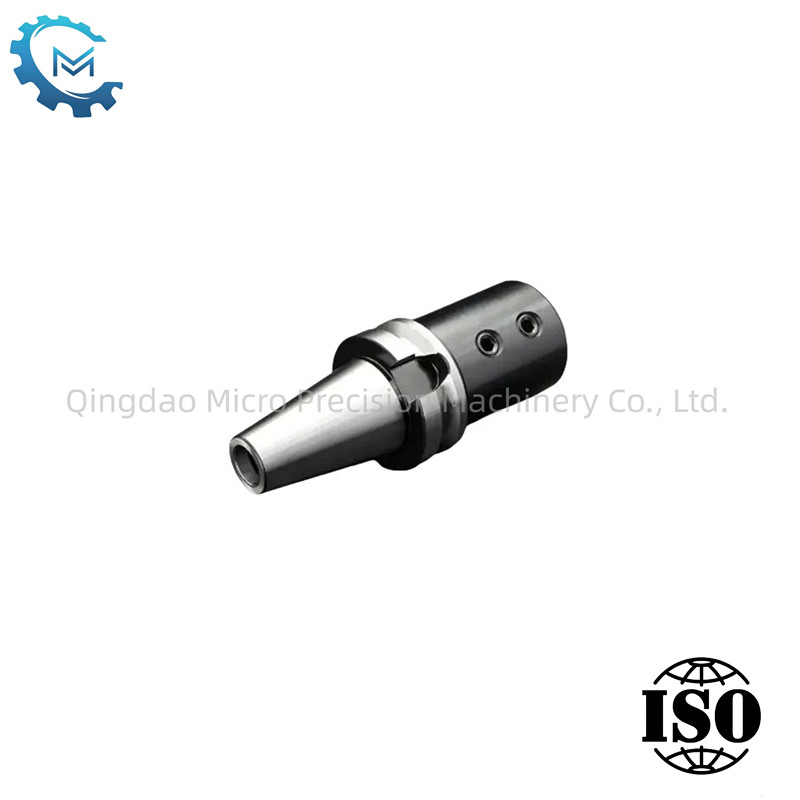

Halter des Seitenverriegelungswerkzeugs

Der Halter des Seitenverriegelungswerkzeugs ist ein häufiger Art von Schneidwerkzeughalter, der in verschiedenen CNC -Maschinen häufig verwendet wird. Es ist an Seitenfixschrauben gesperrt, leicht zu zerlegen und zusammenzubauen, mit hoher Präzision und Klemmkraft. Es ist für schwere Schnittprozesse geeignet. Es wird auch End Mill -Inhaber oder Adapter genannt. Der Werkzeughalter kann als Anforderung des Kunden an verschiedene Größen angepasst werden.

Anfrage absenden

Produktbeschreibung

Der Halter des Seitenverriegelungswerkzeugs sichert das Schneidwerkzeug, indem es die Seitenschrauben festzieht und das Werkzeugklemme erreicht. Es wird auch als Endmühlenhalter oder Adapter bezeichnet. Es wird hauptsächlich für die grobe Bearbeitung von Werkzeugen mit abgeflachten Schenken wie Bohrern und Fräsenschneidern verwendet. Dieser Werkzeughalter ist für Anwendungen geeignet, die Hochgeschwindigkeits- und hochpräzise Mahlprozesse erfordern.

Produktparameter:

Bestellung Nr. Din69871.a × D-L1	L	D	D1	L2	L3	Wt （kg）
Bestellung Nr. Din69871.a × D-L1	L	D	D1	L2	L3	Wt （kg）
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871.50 × 6-63	164.75	25	69.85	18		3.3
DIN69871.50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871.50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72

Holen Sie sich jetzt ein Angebot

Produktionsprozess für den Halter von Side Lock Tool:

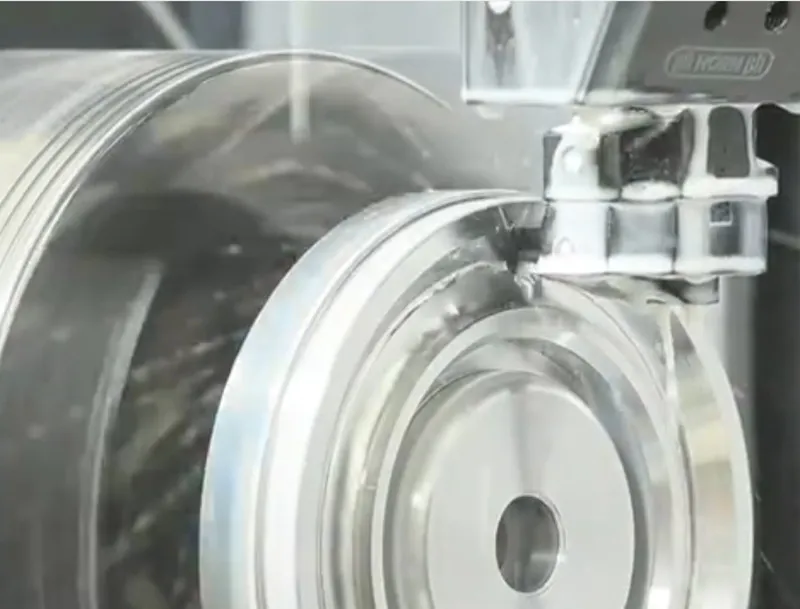

Der vordere Taper Shank und das hintere innere Loch des Symbollehalters werden bearbeitet, um sicherzustellen, dass die Genauigkeit und die Oberflächenrauheit den Anforderungen entsprechen. Die peripheren Gewindelöcher des Werkzeughalterkörpers werden bearbeitet, um sicherzustellen, dass die Mittellinie der Gewindelöcher einen bestimmten Winkel mit der radialen Richtung des Innerlochs bildet und die Installation der Schlossschalte ermöglicht.
