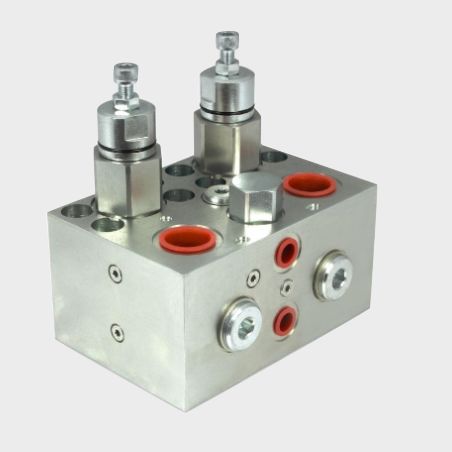

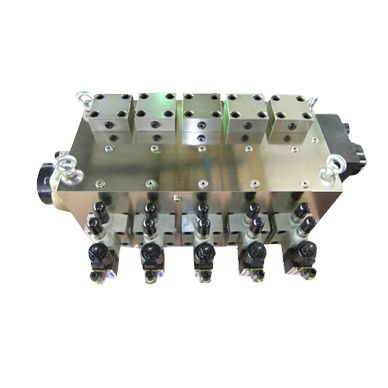

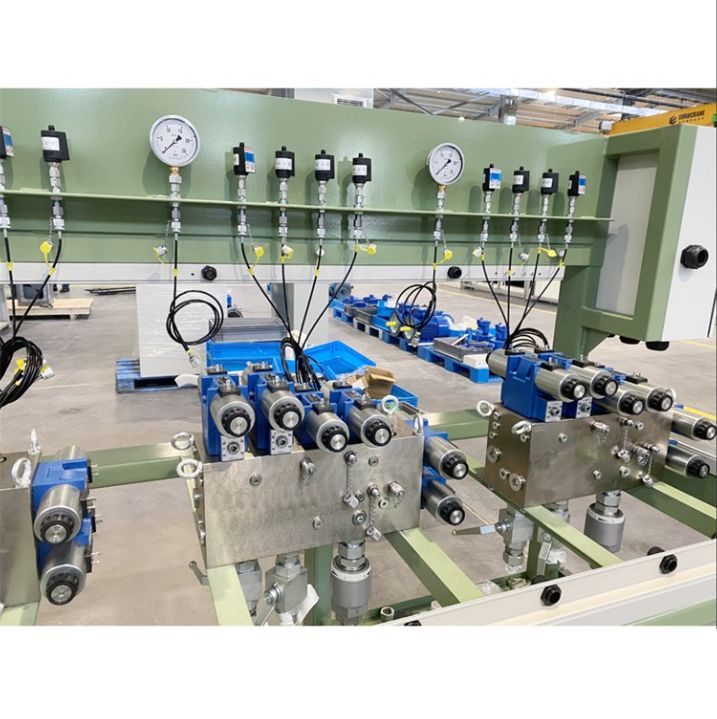

Hydraulikstation Ventilblock

Der Hydraulikstationsventilblock ist eine Automatisierungskomponente, die mit Drucköl betrieben wird. Es wird durch das Drucköl des Druckverteilungsventils gesteuert. Es wird normalerweise in Kombination mit dem elektromagnetischen Druckverteilungsventil verwendet und kann verwendet werden, um das Ein- und Aus -der Öl-, Gas- und Wasserrohrliniensysteme der Wasserkraftwerke aus der Ferne zu steuern. . Die Kernkomponente des Hydraulikventils ist der hydraulische Klappenblock, der eine wichtige Rolle bei der Steuerung der Richtung, des Drucks und des Flüssigkeitsflusss im Hydraulikventil spielt. Die Verwendung von hydraulischen Klappenblöcken vereinfacht nicht nur das Design und die Installation des Hydrauliksystems, sondern erleichtert auch die Integration und Standardisierung des Hydrauliksystems, was für die Reduzierung der Fertigungkosten und die Verbesserung der Genauigkeit und Zuverlässigkeit vorteilhaft ist.

Material des hydraulischen Station Ventilblocks:

20# Stahl, 35 geschmiedetes Stahl, 45# Stahl, Q355d, Gusseisen, Aluminium usw. Das Material des Hydraulikventilverbindungselements benötigt eine Fehlererkennung und kann nach dem Bestehen des Tests verwendet werden.

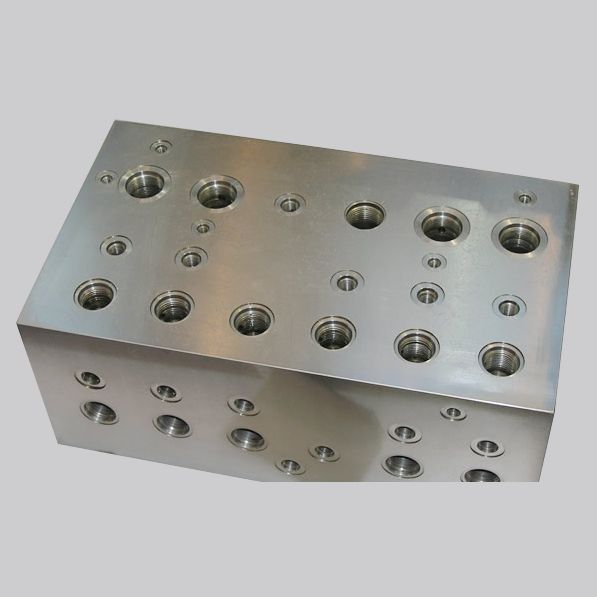

Alle Schraubenlöcher am Hydraulikventilblock sollten die Genauigkeitsanforderungen für die Bearbeitungsgenauigkeit haben. Im Allgemeinen wird 7H ausgewählt. Die Bearbeitungsgenauigkeit des Befestigungslochs des Gewindepatronenventils sollte den Anforderungen der Produktprobe entsprechen. Die Rauheit des Montagelochs des Patronenventils beträgt Ra0.8. Darüber hinaus gibt es auch dimensionale Toleranz- und geometrische Toleranzanforderungen. Die Oberflächenrauheit der 0-Ring-Rille beträgt RA1.6 und die Oberflächenrauheit des allgemeinen Flusskanals ist RA12.5.

Der Hochdruckventilblock besteht am besten aus 35 geschmiedeten Stahl. Der allgemeine Ventilblock besteht aus A3 -Stahl oder duktilem Bügeleisen. Beim Schneiden des Ventilblockmaterials mit Gasschnitten sollte ein ausreichendes Verarbeitungszulagen übrig sein. Es ist am besten, den Ventilblock -Leere geschmiedet und dann verarbeitet zu haben. Das für die Verarbeitung des Ventilblocks verwendete Material muss sicherstellen, dass die innere Struktur dicht ist und keine Defekte wie Zwischenschichten und Trachom aufweisen darf. Bei Bedarf sollte die Lücke auf Mängel inspiziert werden. Gusseisenblöcke und größere Stahlblöcke sollten vor der Verarbeitung gealtert und vorbehandelt werden.

Holen Sie sich jetzt ein Angebot

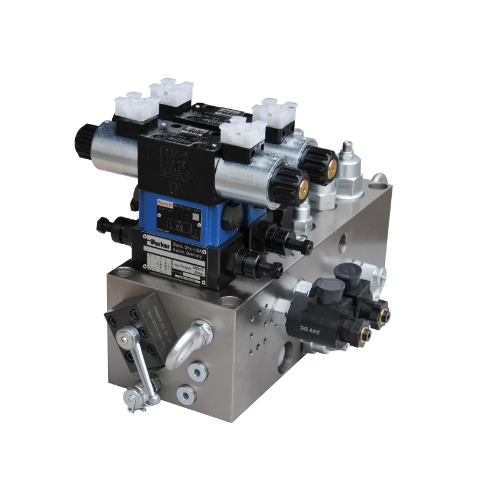

Hydraulikstation Ventilblockproduktübersicht

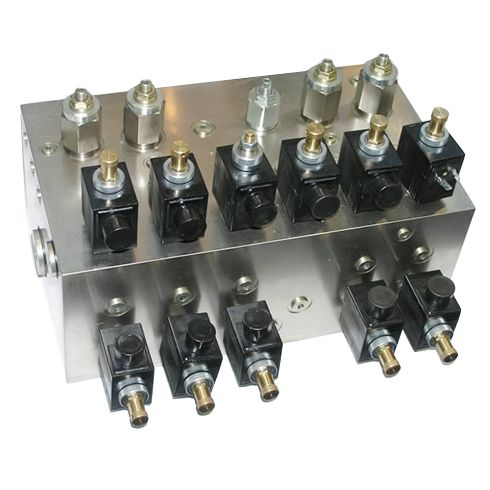

Der hydraulische Ventilblock ist während des Betriebs ein kleiner Stromkreis. Während der Verwendung werden die verschiedenen verwendeten Ventile bis zu einem gewissen Grad durch die Öllöcher im Ventilblock kombiniert. Zum Beispiel verwenden wir jetzt einen Gleichgewichtsventilblock, der das Gleichgewichtsventil, das Druckreduzierungsventil, ein Einwegventil, das Umkehrventil und das Shuttle-Ventil integriert. Der hydraulische Ventilblock ist bis zu einem gewissen Grad ein unabhängiges Hydraulikgerät. Es liefert Öl gemäß den Anforderungen seines Antriebsgeräts während des Betriebs und steuert die Richtung, den Druck und den Fluss des Ölstroms bis zu einem gewissen Grad. Es ist für die Hostmaschine und das hydraulische Gerät geeignet, das getrennt werden kann. von verschiedenen hydraulischen Maschinen.

Der Motor des Hydraulikventilblocks treibt die Drehung bis zu einem gewissen Grad an, so dass die Pumpe Öl aus dem Tank und Pumpenöl saugt. Dies wandelt seine mechanische Energie in gewissem Maße direkt in die Druckergie des Hydrauliköls um. Während des Betriebs wird das hydraulische Öl durch den integrierten Block in Richtung, Druck und Durchfluss durch das Hydraulikventil eingestellt und dann durch die äußere Rohrleitung an den Ölzylinder oder Ölmotor der Hydraulikmaschine übertragen, wodurch die Änderung der Richtung des Hydaulikmotors, der Größe des Hydraulikmotors und des Stromversorgungsantriebs und des Stromverfahrens und des Speed ​​-Dutschungsgerichts die Geschwindigkeitsausrüstungsanlagen steuert.

Das vollständige System des Hydraulikstationsventilblocks besteht aus den folgenden Komponenten:

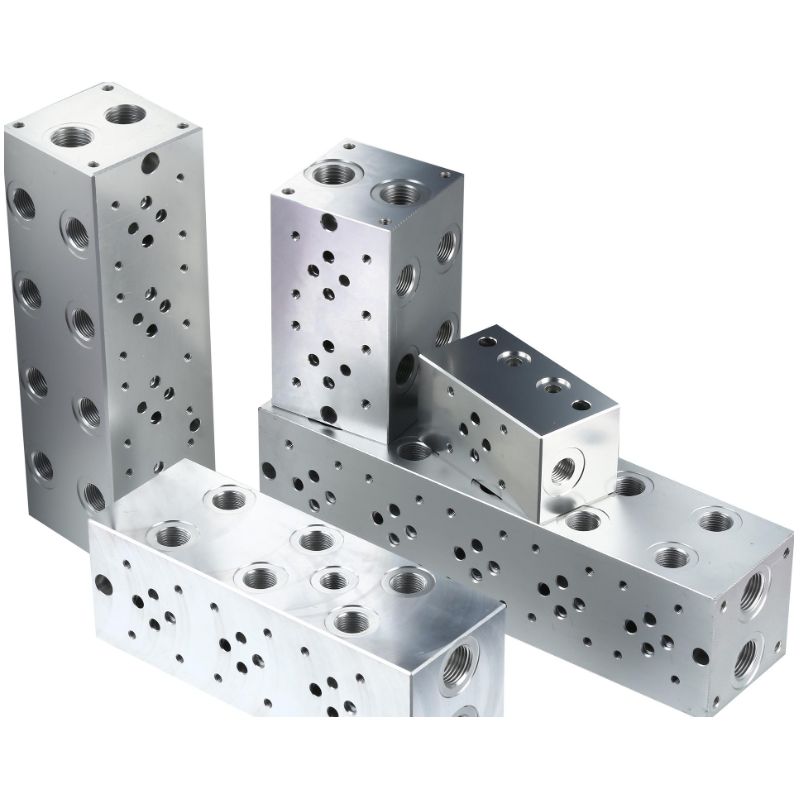

Ölblock

Bildet das Gehäuse des Patronenventils und bietet Verbindungskanäle, die zum Pilotventil führen.

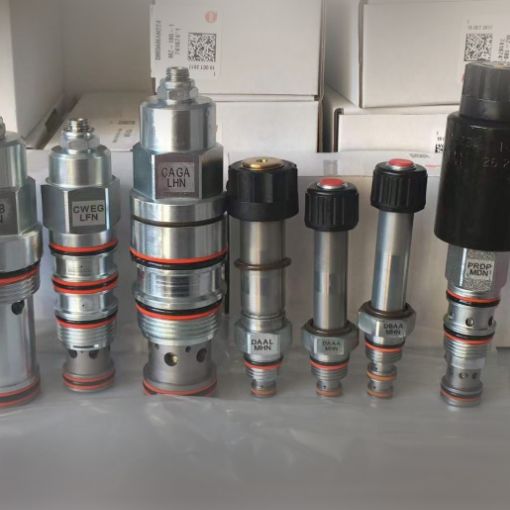

Patronenventil

Hydraulisch gesteuertes Kegelventil mit zwei Serviceanschlüssen und einem Steueranschluss.

Abdeckung

Der Hauptzweck ist es, den Durchgang zum Patronenventil zu versiegeln und auch die Verbindungsölleitung zum Pilotventil zu liefern.

Pilotventil

Miniaturisierte, herkömmlich gestaltete Richtungs- oder Druckregelventile, deren Aufgabe darin besteht

Der Ölkreisblock ist eine Ansammlung von verstreuten hydraulischen Ölkreisen. Einfach ausgedrückt, der hydraulische Block ist ein Block, der die Arbeit von hydraulischem Öl steuert. In der Regel von Jinwu produziert, muss jedes hydraulische System separat entsprechend dem hydraulischen schematischen Diagramm ausgelegt werden. Der Vorteil ist, dass es die Installation, Inspektion, Ersatz und anschließende Wartung des Hydrauliksystems vereinfacht. Der Nachteil besteht darin, dass die Design- und Verarbeitungsanforderungen hoch sind, die Kosten eines einzelnen Stücks hoch sind und die maßgeschneiderte Hydraulikstation nicht für eine einzelne und kleine Chargenproduktion geeignet ist.

Einfach ausgedrückt, der hydraulische Block ist ein Block, der die Arbeit von hydraulischem Öl steuert.

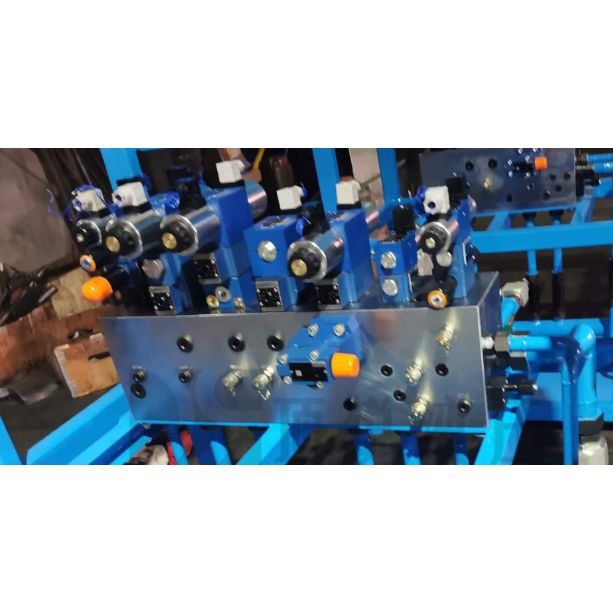

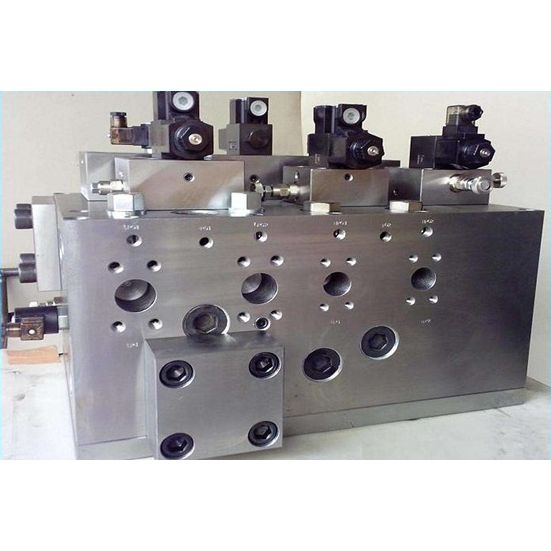

Die Konfigurationsform von hydraulischen Komponenten im hydraulischen System verwendet derzeit integrierte Konfiguration. Die integrierte Blockkonfiguration besteht darin, ein Plattenhydraulikventil auf der Oberfläche des Ölschaltungsblocks zu installieren, das die Eigenschaften der kompakten Struktur und die einfache Wartung aufweist. Für ein Hydrauliksystem, das aus mehreren Grundschaltungen besteht, werden die grundlegenden Hydraulikkreise im Allgemeinen gemäß der Zusammensetzung der Geräteeinheit gruppiert, und jede Gruppe entspricht einem Ölkreislaufblock. Bei der Gestaltung des Ölkreisblocks führt eine leichte Aufsicht zu Fehlern in Bezug auf Design und Herstellung. Daher ist es besonders wichtig, eine professionelle Designsoftware auszuwählen, um Ölkreisblöcke zu entwerfen.
